用途

本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、輕工、糧食等行業，是各類落料系統的卸料控制裝置。

結構特點

本閘門結構簡單，采用優質鋼板焊接而成，采用電液推桿驅動，運行平穩，故障率低，可以快速切斷料流。

1.DSZ-□A(B)-l型電液動扇形閘門

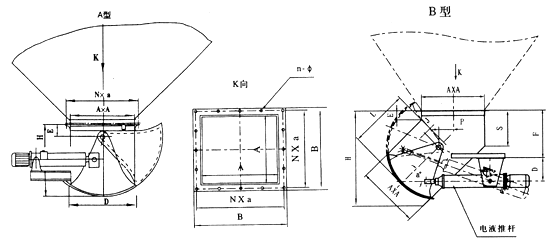

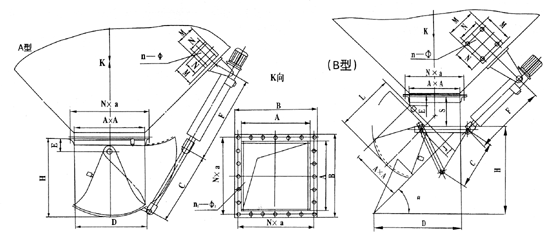

電液動扇形閘門（A、B型）及外形結構圖

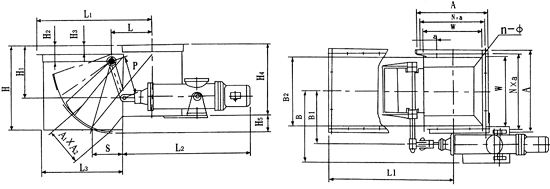

2.DSZ-□A(B)-Ⅱ型電液動扇形閘門

結構特點

本系列電液動動扇形閘門直接將電液推桿固定在閘門本體上，避免了用戶在現場定位的煩惱，安裝簡便。

本系列電液動扇形閘門是根據建材行業作業時的特殊需要，用作水泥熟料庫除塵設備的理想卸料裝置。

本閘門在出料口設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。

      適用介質        干燥粉塵

      工作溫度        ≤150℃

       卸灰量        6-90m3/h

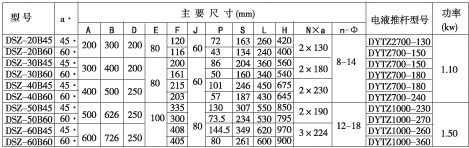

電液動扇形閥門技術參數表（A型）

注：DSZ-20A、DSZ-30A、DSZ-40A 底座向下安裝，DSZ-50A、DSZ-60A、DSZ-70A底座向上安裝。

電液動扇形閥門技術參數表（B型）

注：本閘門（A型）、（B型）可按用戶要求設計制造
