概述

1.實現機、電、液、儀一體化，可遠距離控制、中央調度室監控和微機控制。

2.電動執行機構(電動頭)由蝸桿傳動，彈簧力矩控制，機械磨損大、力矩經常失靈、不易調整、過載燒電機、操作不方便，而電液轉角器(電液頭)液壓傳動、過載溢流保護、無級調整、運行平穩、力矩較大、任意鎖定，配置不同的儀器、儀表可實現管道內恒壓或恒流控制。

3.采用全封閉結構，不漏油、不吸塵、不吸水、內部不銹蝕、使用壽命長，適應各種非高溫(120度以下)的惡劣環境使用。

4.特別是風門選用ZDY-C型可任意調節不同角度，調節風量大小比雙行程氣動執行機構、電動執行機構操作簡便、可靠。

5.在電控部分，電動頭是由多組接線端子、二級管、繼電器等復雜元件組成，質量不穩定，在金屬、煤炭等大氣污染的環境中使用容易使之失靈，而回轉器結合液壓特點采用進口全封閉集成電路板，體積小、重量輕、啟閉速度快。

6.液壓缸兩端設有機械調整機構，便于現場安裝要求．

7.設有電動、手動裝置，且無需切換任意操作，方便安裝和停電時工作。

　工作原理

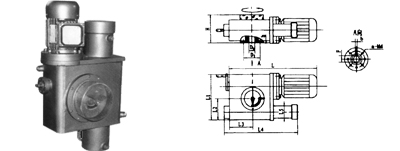

ZDY(B)電液頭是一種機、電、液、儀一體化的新型電液動力裝置，它以液壓缸為主體，由電動機、油泵、油箱、濾油器、液壓集成閥、轉臂連桿組合的總成。

通過電機運轉帶動油泵，經液壓集成閥即可使液壓缸輸出力和位移運動，帶動轉臂連桿產生0-90度、0-120度間任意鎖定。

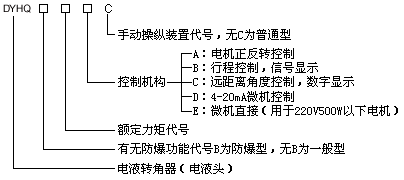

　型號說明

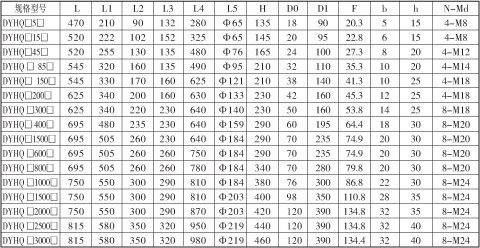

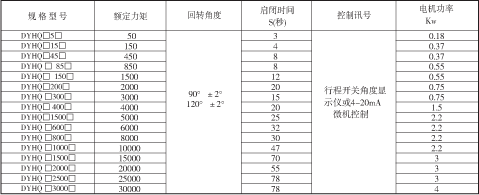

主要技術參數

注：用戶如需表中未列出的特殊要求，可按用戶要求設計制造。

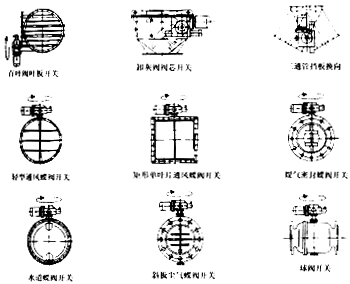

附：電液動回轉器典型應用圖例

訂貨須知

1、用戶在訂貨時，須注明產品種類、型式、力（或力矩）、速度、行程和使用位置等基本參數，缺一不可。

　如有特殊需求亦請說明。

2、電氣控制部分均由用戶自行解決、樣本中所列電氣控制電路，僅供參考。

3、安裝、使用、維修等事項，請參見產品使用說明書（隨貨同行）。

4、產品發出6個月后，確因本制造問題，本廠實行三包，并供應配件。
